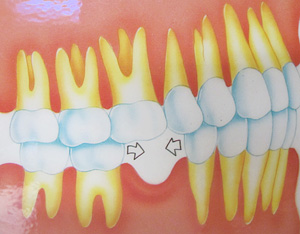

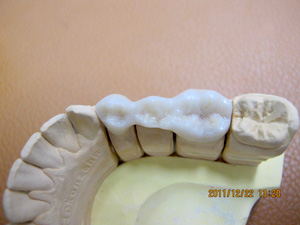

1.ブリッジを入れないと

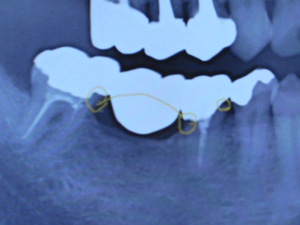

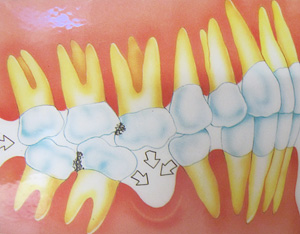

崩れる噛み合わせ・ブリッジの管理法

Lava TM (ラヴァ TM フレーム)は、ジルコ二アオールセラミックス用のフレームワークです。
ラヴァ TM システムから作り出されるフレームは、高い精度と強度、そして光透過性があります。

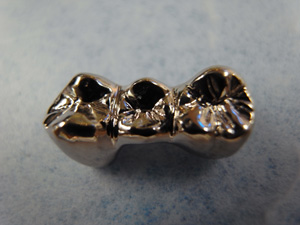

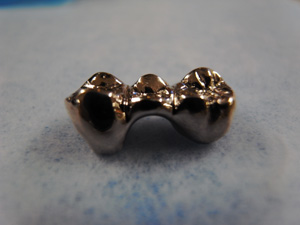

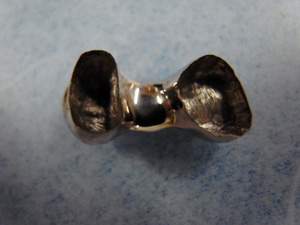

P.F.M(金属焼付けポーセレン)から、
P.F.Z(ジルコニア焼付けポーセレン)ヘ。
さらにP.F.L(Porcelain Fused to Lava TM)ヘ。

ラヴァ TM フレームは、

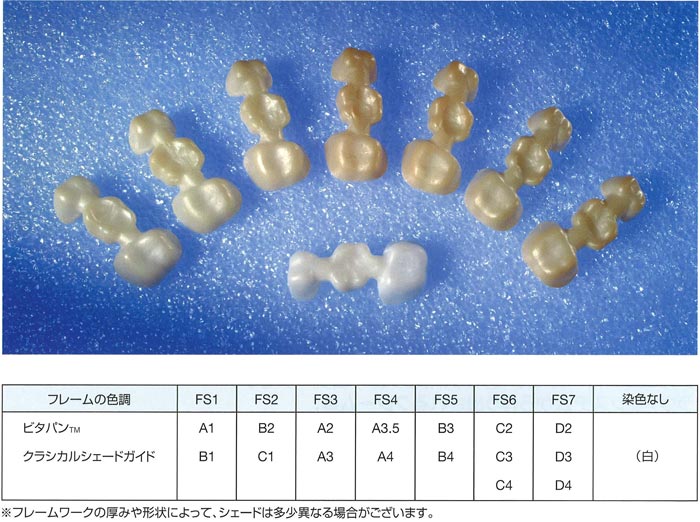

フレームの色調が8色。仕上がりの審美性を一段と高めます。
ラヴァ TM フレームは、より高い「精度」と「曲げ強度」で、最大6歯のブリッジまで※ご使用いただけます。
さらに、フレームを8色から選択することができ、
より天然に近い審美性が再現できるジルコ二アフレームです。※ブリッジは、実寸が42mmまでとなります。

8色のシェードからお選びいただけます。
築盛の際に色調調整がしやすいので患者さん固有の色調を忠実に再現することが容易です。
●築盛スペースが確保でき、色調を自在に、忠実に再現できます。
また、透明度を妨げることがないので、より自然に仕上がります。

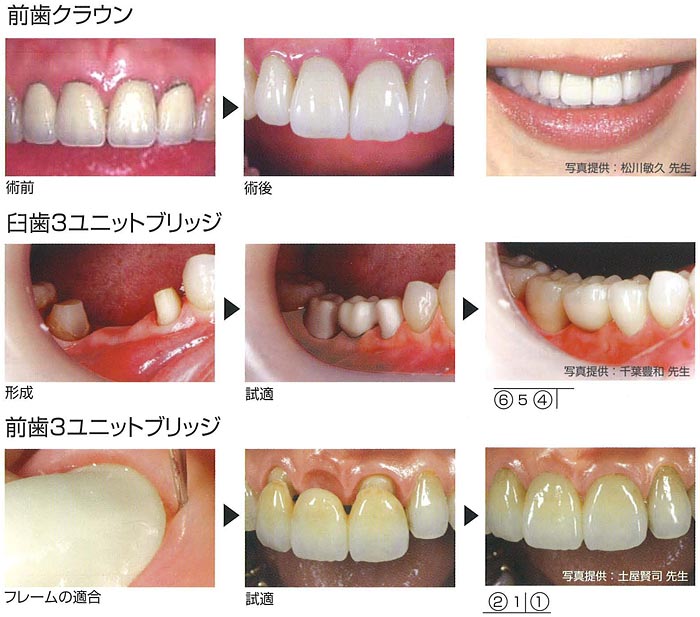

ラヴァ TM フレームは幅広いニーズと期待に応えます。

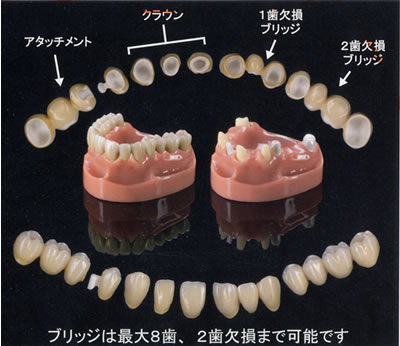

ラヴァ TM フレームは以下の症例にお使いいただけます。

●クラウン
●隣接するポンティックは2歯まで、かつ、8歯までのブリッジ
●4歯までの連冠
●延長ポンティックを最大1歯、ポンティックを最大2歯、支台歯を最大4歯まで含む延長ブリッジ
・延長ブリッジは、前歯から小臼歯まで使用可能。

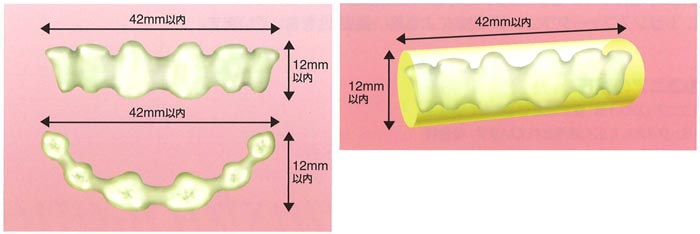

・ブリッジは、CADのスキャナーで読み込める全長42mm以内です。

各種データ

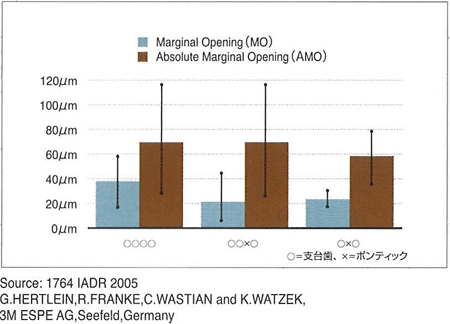

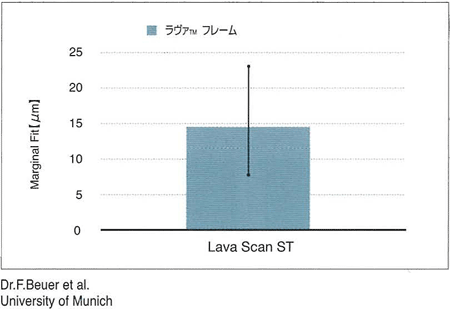

3ユニットブリッジのマージン精度の比較

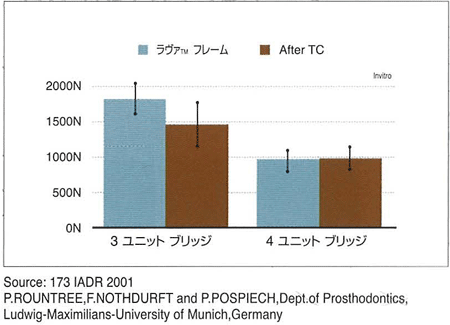

臼歯部3ユニットと4ユニットブリッジの破壊強度の比較

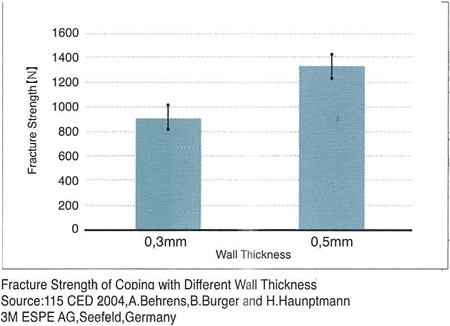

フレームの厚みと曲げ強度


3および4支台歯におけるマージンの精度

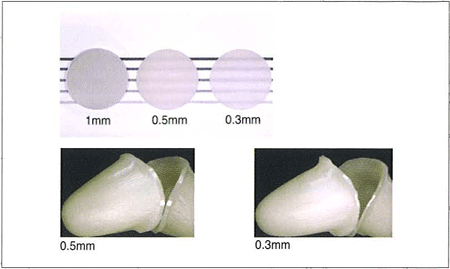

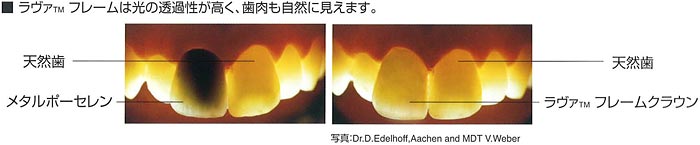

ラヴァTMフレームの透過性

ラヴァTMフレームは、
ジルコ二アを主成分とする「高強度セラミックフレーム」です
ジルコ二アはファインセラミックスと呼ばれる高強度セラミックスです。
特に"トランスファータフ二ング"現象による高い強度と靭性を有しています。

ジルコニアの特長
ジルコ二ア(ZrO2)は、安定化させることで耐熱性セラミックスとして広く活用されています。複合材料としては既に人工ダイヤモンド、セラミックス性刃物に、また原子力発電所や車の耐熱耐蝕用材料として、さらに医療用としても10年以上前から人工股関節の骨頭などに応用され、優れた生体親和性と非常に高い強度をもっています。

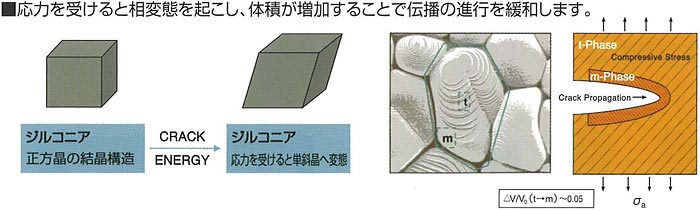

1.クラック(ひび割れ)の進行を抑制します。
ジルコ二アは応力を受けた場合に、その結晶構造が正方晶から単斜晶へと変態することで応力の伝播の進行を防ぎます。これは「マルテンサイト変態」と呼ばれますが、臨床的にも必要充分な強さがあり、理想のコンディションを長期間保つことができます。

2.ガラスフリー、メタルフリーの素材です。
ジルコ二アは歯科補綴物としてはガラスを含まない"ガラスフリー"素材です。コンピュータでデザインし、1,000度を超す高温で焼成。
従来の金属に匹敵する強度がありながら高い生体親和性と透明感を有します。

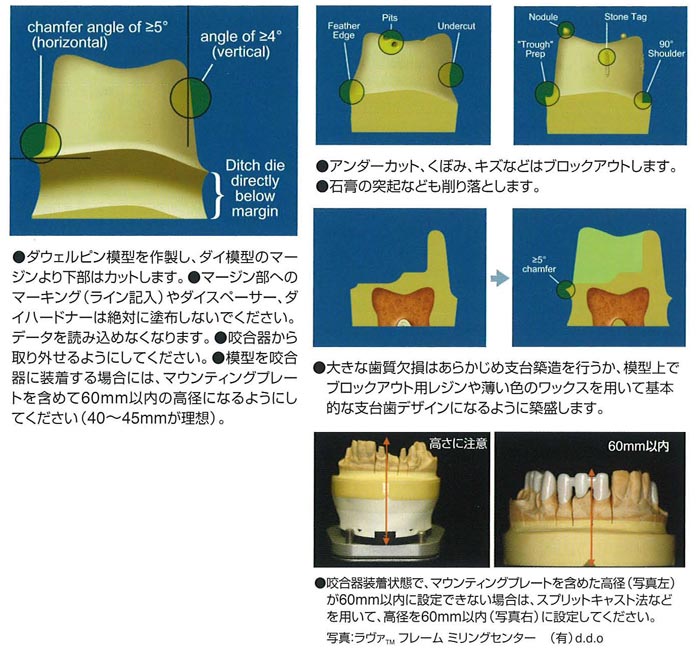

スキャ二ング用模型の形成方法
実際の形成の際には、必ず下記のガイドラインに従ってご準備ください。

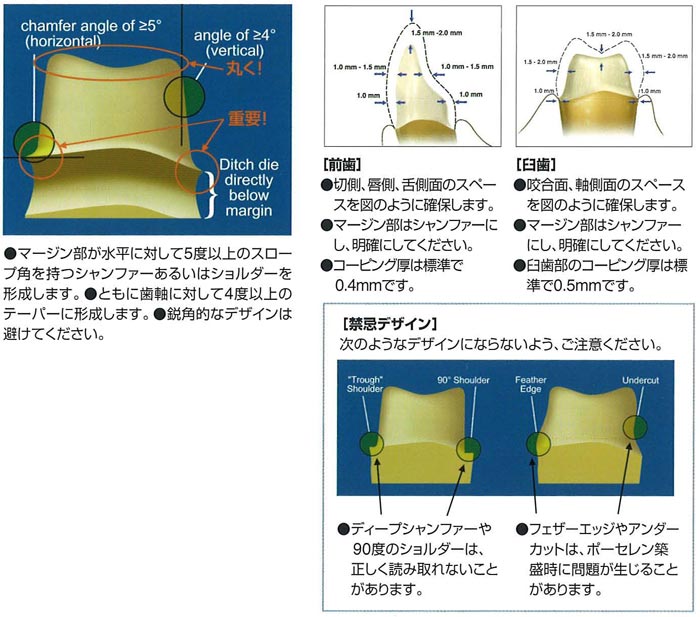

支台歯形成
スキャニングに適した支台形成の注意点

印象採得
精度の高い模型作製の注意点
精密印象用の親水性付加型シリコーン印象材またはポリエーテル印象材をご使用ください。
●インプリント TM �U印象材、インプレガム TM ソフト印象材、あるいは同等以上の精度を有する印象材をおすすめします。

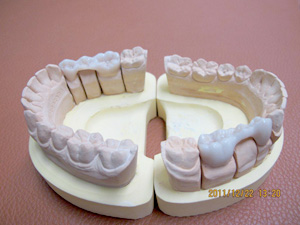

模型作製
スキャニング用模型作製の注意点（ダウエル模型）

石膏模型
●淡色の超硬石膏でレジンが配合されていないものをご使用ください。
●光が反射しないもの(ツヤ消し)をご使用ください。

咬合器
●模型の基底面は咬合器から可撤式にしてください。
●模型の高さは、基底面から直上平面が60mm以内にします。

分割模型
●支台歯や歯槽堤部分すべてに、1分割あたり2〜3本のダウェルピンで回転や動揺が
ないようにします。ブリッジ用模型のポンティック基底部にも付与してください。

※インプラント外冠のコーピングやフレームワーク、特殊なフレームデザインも可能です。

セルコン ジルコニア セラミックス 適用症例ガイド

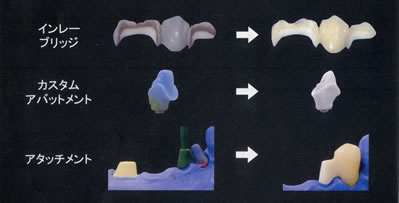

適用症例 ●クラウン●ブリッジ●インレーブリッジ●カスタムアバットメント●

重量比較 メタルの約1/3の比重

部　位 メタルフレーム 6.0g 9.0g セルコンフレーム 2.0g 2.9g

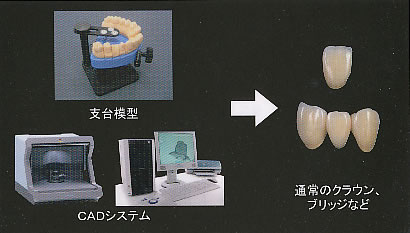

CADシステム：通常の症例に対応

ワックスアップ：スキャンが困難な、複雑な形状にも対応

topへ戻る

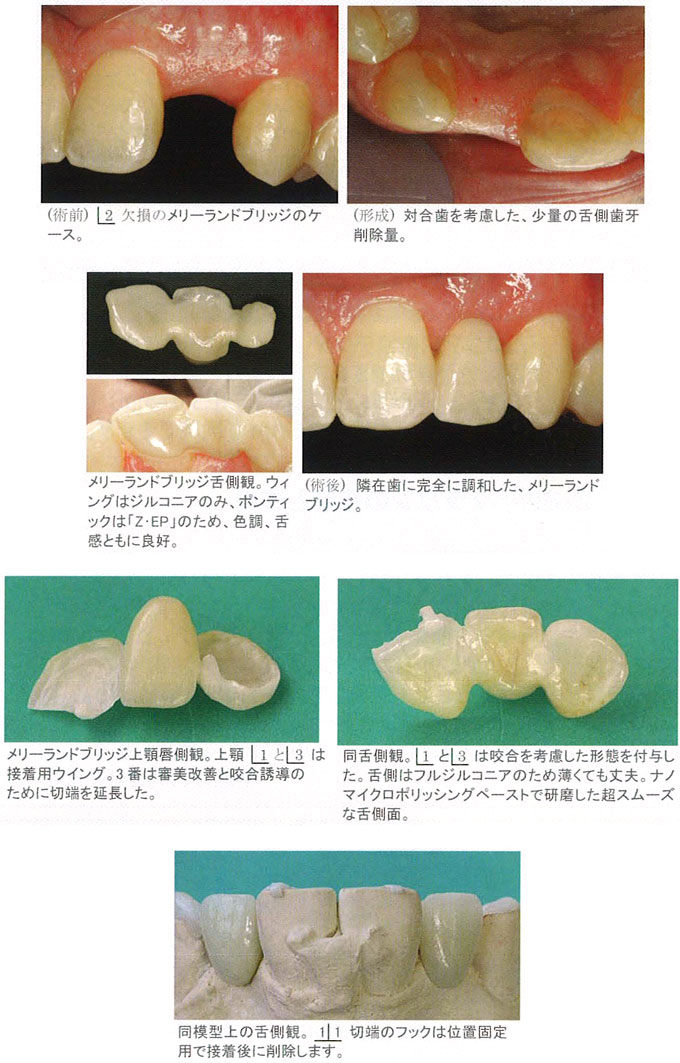

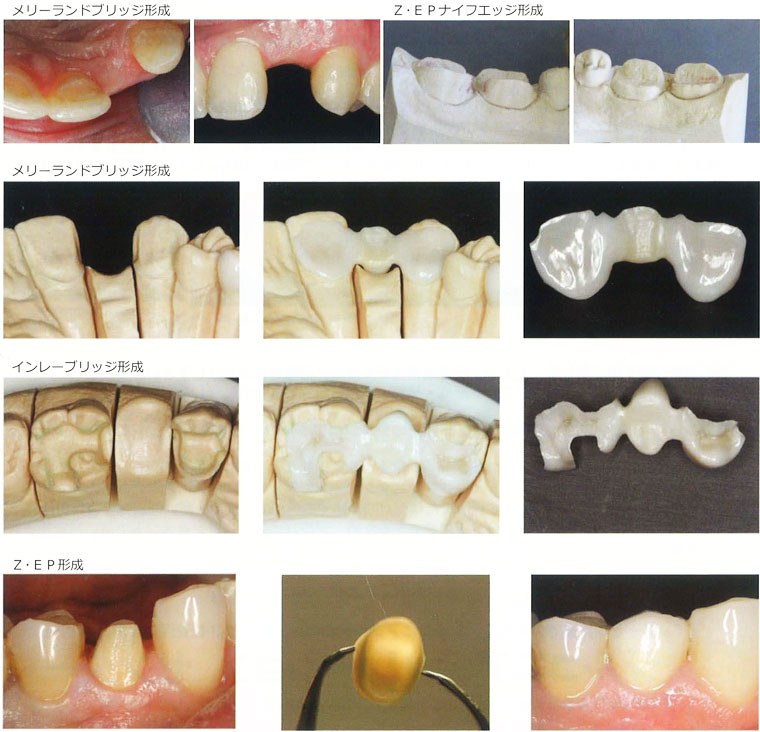

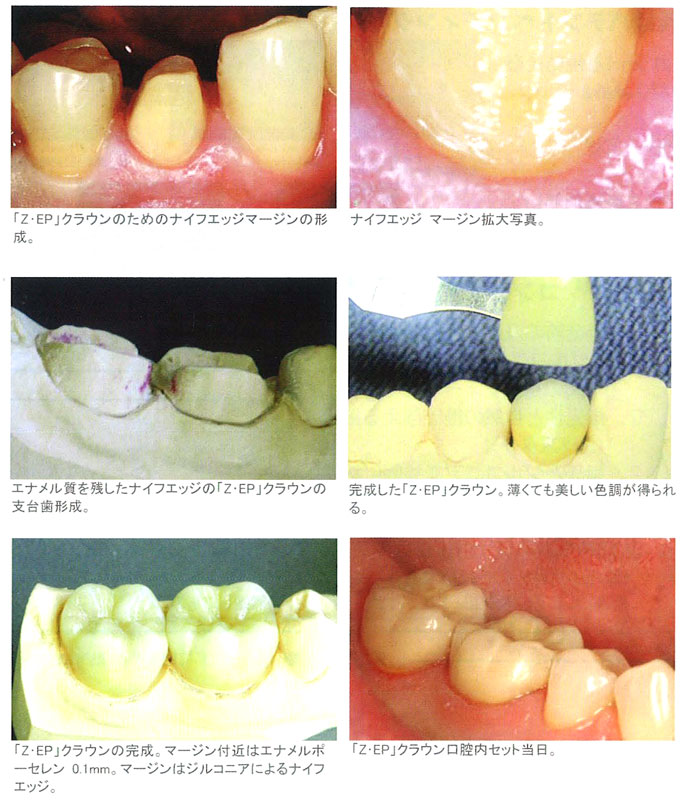

メリーランドブリッジやナイフエッジは10年以上の
耐久性がないのでWFでは行いません。
３０年以上の耐久性を考えて設計し形成します。

（1） エナメル質はデンティン質より遥かに接着強度が強く、２次カリエスにもなりにくいのでエナメル質を残す形成が好ましいです。ただし、着脱のためにアンダーカットは作らないのが鉄則なので、やむなくエナメル質を削る場合もあります。

（2） マ一ジンは0.1mm〜0.2mm少しだけステップをつけてマージンラインが分かるようにしてください。
（殆どナイフエッジ、、マ一ジンラインが分かる程度に印を付ける感じです)

（3） 唇面、舌面は最低限0.5mmです。舌面はエナメル層が唇面に比べ薄いので注意します。舌面のスペースが無い場合はジルコニアのみにします。

（4） 吹合面はエナメル質が厚いので1mmの形成量。

（5） メリーランドブリッジはジョイントに強度が必要なので、ジョイント付近の接着面を出来るだけ広くとります。ウィングの広さはジョイントほど影響がありません。

（6） タービンを使用して、ハイスピードで調整する場合はマイクロクラックが入らないために注水下で、行います。

（7） セット時にクラウンが支台歯に当たる場合は、クラウン内面に赤か緑のバイテックスを塗付して、そっと歯牙に適合させ、色のついた歯牙のハイスポットを削合するほうが、ジルコニアクラウンを削るより速く、正確です。

これらナイフエッジ形成は30年耐久が
得られないので、ＷＦでは行いません

topへ戻る
